自动焊锡机械手
编号: A002
商城价:
0.00
0.0
销量:0
评论:0
购买数量:
库存量:100
产品详情
产品评论(0)

自动化装配生产线,自动化检测生产线.jpg随着人工成本和物料价格的不断上涨,机器人可以帮助客户降低人工成本以及间接的日常支出,从而降低整体营运成本。而由于自动焊锡机固有的精确性和可重复性,可确保生产的每件产品均具备较高的品质和一致性。此外,现在熟练的技术工人不好找,机器人可以很好地帮助企业缓解招工压力。”
1,
降低运营成本,只需要支付一次工资;
2,
提升产品质量与一致性;
3, 改善员工的工作环境;
4,
扩大产能
5,
增强生产的柔性
6,
减少原料浪费,提高成品率
7,
满足安全法规,改善生产安全条件
8,
减少人员流动,缓解招聘技术工人的压力
9,
降低投资成本,提高生产效率;
最后一点,节约宝贵的生产空间;

特      点

1.全新大功率加热控制器。
2.焊笔与焊咀全新设计。
3.高精密送锡机构。
4.稳定可靠的底盘结构。
5.双导轨稳定设计。
6.高速运行无抖动。
7.超低噪音,超高精度。

主要配置
1.四轴焊接工作平台
2.行程XYZR:200mmX200mmX100mmX300°
3.手持式示教编程
4.加热控制器(QUICK379EC)
5.出锡控制器(QUICK371H)
6.焊笔组件(QUICK9012)
7.焊咀(QUICK912)
8.焊咀清洁系统
9.烟雾净化过滤系统(选配)

电 源110/220V AC
加热功率180W
加热温度范围50℃ ~500℃(工作模式选择)
电机控制轴数4轴
锡丝适用直径0.3、0.5、0.6、0.8、1.0、1.2 、1.6(mm)
外形尺寸500×580×780mm
重 量约58Kg



自动焊锡机也叫焊锡机器人简称Robot,是模拟手工焊接的一个自动化设备

自动焊锡机主要为桌面龙门式运动机器人,即:X/Y/Z三轴运动控制

自动焊锡机适用于以下行业的产品焊接:

         家电、汽车电子等PCB板插件焊接            连接器、IT通讯等线材类焊接


提供各种焊锡工艺方案。具有三轴单头,四轴单头,三轴双头,以及旋转轴可选,行程可定制。温控系统采用进口WELLER或阿波罗系统,温差补偿迅速,焊锡饱满漂亮,针对相机,SERNER,MIC等精细焊点,均有丰富经验及广泛成熟案例。本公司自动焊锡机远销至越南,菲律宾,马来西亚等海外市场,诚招经销代理商,共创自动焊锡新时代。

一、我们的产品优势

自动锁螺丝机,单轴自动锁螺丝机,双轴自动锁螺丝机,多轴自动锁螺丝机,桌面型多轴自动锁螺丝机,另外还有自动焊锡机,自动环保焊锡机,脚踏焊锡机,无铅回流焊锡机,自动点胶机,自动铆接机,还可根据客户.jpg



1、简单的编程方式,可以直接输入焊点坐标,可示教再现焊点坐标位置,简单操作示教盒,即可引导运动末端到达焊点位置
2、多轴联动机械手,全部采用精密步进马达驱动及先进运动控制算法,有效提升运动末端(烙铁头)的定位精度和重复精度。
3、灵活多样的焊锡方式,同时支持点焊和拖焊,全部工艺参数可由用户自行设置,以适应各种高难度作业和微焊锡工艺
4、单双Y轴可选择,单双焊锡头可选择,生产效率更高,速度更快,前工序放 产品,后工序取产品,真正做到无人看管操作。
5、使用进口WELLER温度控制,能够在较低温下焊接,让您的产品不会因为温度太高而损坏。
6、稳定的WELLER系统能够让烙铁头所设定的温度保持稳定,不会因为热量被零件或是PC板吸走而需要等待烙铁头回温,在自动化作业时才不会因为这种现象造成焊接质量不良
7、快速加温迅速降温,室温至所设定的温度300℃只需6秒,0.1秒内即可回温(温差10度内),温度误差为±1℃。
8、可附加氮气供应治具,确保**焊接质量。
9、 高强度烙铁头多层镀层耐高温氧化。



10、 数百种以上的烙铁头形式,可针对客户的需求设计各种不同的烙铁头。
11、 焊锡控制器具有多组焊接条件记忆,可根据不同大小的焊点作设定, 自动焊锡机具有100组记忆程序,可依照不同的产品可分别作记忆。
12、 ±0.02㎜的精度,在生产的过程中确保焊接位置的准确性。
13、 可搭配自动化输送带,做全自动化作业,联机容易。
14、 可外加CCD做全程监控。


二、设备技术参数


温控系统 WELLER/阿波罗 WELLER/阿波罗 WELLER/阿波罗
调温范围 0-500℃ 0-500℃ 0-500℃
温度误差 ±2℃ ±2℃ ±2℃
点胶范围X/Y/Z(mm) 200/200/100 300/300/100 500/300/300/100
**负载 15kg 15kg 15kg
移动速度 (mm/sec) 0--500 0--500 0--500
分解能力 0.01 mm/Axis 0.01 mm/Axis 0.01 mm/Axis
重复精度 ± 0.02 mm/ Axis ± 0.02 mm/ Axis ± 0.02 mm/ Axis
程序记录模式 至少100、每组5000 points 至少100、每组5000 points 至少100、每组5000 points
显示方式 LCD 教导盒 LCD 教导盒 LCD 教导盒
马达系统 日本微步进级精密马达 日本微步进级精密马达 日本微步进级精密马达
传动方式 同步带/丝杆 同步带/丝杆 同步带/丝杆
运动补间功能 3 axis 3 axis 3 axis
输入电源 全电压AC110V ~ 220V 全电压AC110V ~ 220V 全电压AC110V ~ 220V
外部控制接口 RS232 RS232 RS232
外形尺寸 540*580*650 730*580*650 730*580*650
本体重量(kg) 58 KG 69 KG 78KG

热熔式自动点胶机
为手机,平板电脑,学习机等行业热熔点胶工艺,量身打造高性价比热熔式点胶机,超越行业标准,出胶均匀,不拉丝,最小可点0.5MM窄边框,编程操作简单。具有双温控,双平台,双头点胶等设备配置可选。一套成熟的热熔点胶工艺,一台物美价廉的点胶机械平台,一条龙服务至微的售前售后支持,为您轻松解决TP点胶工艺的各类烦恼。
本公司专业生产自动点胶机,提供各式点胶方案,研发实力强,点胶工艺经验丰富。具有非接触式喷胶,高精度CCD喷射点胶,撞针精密点胶,热熔点胶,AB混胶,多头点胶等点胶工艺成功案例。本公司生产的点胶设备遍布国内各大市场,远销越南,马来西亚,菲律宾,印度,孟加拉等国外市场。
一、我们的产品优势
1、特制温控点胶头,温度均与,点胶流畅;
2、模铸铝型材构造,外形美观,一致性强,机械零件均采用数控CNC加工,确保零件的精密度,一致性;
3、标准的装配流程,100%严格机器校验标准,保证机器的精度;
4、高标准核心组件,质量稳定可靠,经久耐用:日本信浓步进马达,日本三之星环形同步带,台湾PMI的直线导轨;
5、高速运行时,平滑顺畅,噪音小;
6、采用同步带轮和马达的特殊装配工艺,搭配日本最新工艺的同步带,彻底解决长期使用后同步带的张紧和松动难题;
7、模块化的组装工艺,每个关键部件和关键位置都可单独拆卸,意外损坏部件皆可快速更换;
8、采用进口品牌耐折带屏蔽电缆,让机器的运行更加无后顾之忧,从根本杜绝断线、缺相等隐患。

二、设备技术参数
调温范围 0-300℃ 0-300℃
温度误差 ±2℃ ±2℃
点胶范围X/Y/Z(mm) 300/300/100 500/300/300/100
**负载 10kg 10kg
移动速度 (mm/sec) 0--500 0--500
分解能力 0.01 mm/Axis 0.01 mm/Axis
重复精度 ± 0.02 mm/ Axis ± 0.02 mm/ Axis
程序记录模式 至少100、每组5000 points 至少100、每组5000 points
显示方式 LCD 教导盒 LCD 教导盒
马达系统 日本微步进级精密马达 日本微步进级精密马达
传动方式 同步带/丝杆 同步带/丝杆
运动补间功能 3 axis (3D立体空间任意路线皆可) 3 axis (3D立体空间任意路线皆可)
输入电源 全电压AC110V ~ 220V 全电压AC110V ~ 220V
外部控制接口 RS232 RS232
外形尺寸 540*580*650 730*580*650

一、吸附式双平台自动锁螺丝机简介
本公司专业生产自动锁螺丝机,吸附式双平台自动锁螺丝机,专业为手机,平板电脑自动锁螺丝设计。采用日本进口HIOS电批和供料机,进口马达,松下PLC控制,锁付螺丝精确稳定,可达到1.2秒一颗螺丝。
本螺丝机机械手平台,采用模铸铝型材构造,外形美观,结构扎实。所有加工件采用CNC精雕加工,确保零件的精密度,一致性,100%严格机器校验标准,保证机器的精度。


二、设备技术参数
电批 日本HIOS
供料机 日本HIOS
PLC 日本松下
机械平台行程范围X/Y/Z(mm) 600/300/100
**负载 10kg
移动速度 (mm/sec) 0--800
锁付一颗螺丝时间 约1.2-1.5秒
分解能力 0.01 mm/Axis
重复精度 ± 0.02 mm/ Axis
程序记录模式 至少100、每组5000 points
显示方式 LCD 教导盒
马达系统 日本微步进级精密马达
传动方式 同步带/丝杆
输入电源 全电压AC110V ~ 220V
外部控制接口 RS232
外形尺寸 740*580*650
本体重量 (kg) 68 KG

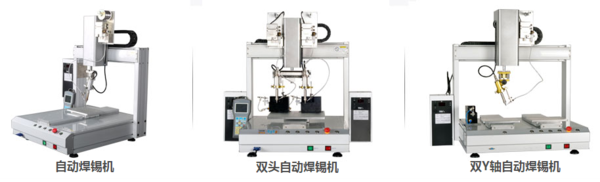

自动焊锡机系列,品种齐全,行程多样,有单工位焊锡机,双工位焊锡机,360度旋转轴焊锡机,单头焊锡机,双头焊锡机等,XY轴标准有效行程从200mm~600mm,Z轴有效行程可根据客户需求定制。

详细说明


型号/规格

自动焊锡机

可移动轴数

   3轴+送锡轴,360度旋转轴

可移动动范围

X

   400mm

双Y

   300mm

Z

   100mm

移动**速度(PTP

X

   500mm/sec

Y

   500mm/sec

Z

   500mm/sec

可以储存作业程序

   0-999

位置教导方法

按键教导器,移动各轴模式(JOG)或直接输入位置坐标数据模式(MDI)

控制方式

工业计算机控制

X/Y/Z驱动电机

信浓电机,雷赛步进电机,刹车电机,简易伺服,伺服电机

传动方式

同步带/丝杆

温控器

定制

发热芯

威乐

控制系统组成

工业电脑+手持教导器

送锡器

定制破锡送锡器

电源

   220V

空气压力

   4~5kg cm2

外形尺寸

   620(左右)*600(前后)*720(上下)

本体重量

   65KG

双工位智能焊锡机:高端智能焊锡机器人,可操作于windows智能系统。它拥有**的温控技术,更是凭借结合力学研究的结构设计获得工业设计红帆奖,双工位还可节省产品摆放时间提高效率,可对接MES/ERP系统,可选配安全光栅以及视觉系统,已应用于家用电器控制板、汽车电子控制板、军用仪器仪表线路板、电脑控制板、工业设备控制板、LED控制板、电机控制板、充电桩控制板等。


▪ 智能焊锡机:操作简单,基于Windows操作系统开发的用户软件,更符合使用者的操作习惯;外观新颖且温控技术可观,拥有真正的数字化程序,修改参数可直接输入,同类锡点1次更改,插点删点一键操作;12寸高清触摸屏人机界面可显示运动轨迹动态,让焊接更加直观,随时送锡,提高效率;防撞功能和权限管理模式可有效降低产品损坏率,预防操作人员误改参数;可对接MES/ERP系统,可选配安全光栅、视觉系统。

▪ 双工位锁螺丝机:标准的高端智能锁付机器人,可操作于windows智能系统。其双工位可节省产品摆放时间提高效率,可对接MES/ERP系统,可选配安全光栅、视觉系统,扭力检测。另外,它稳定不卡料,体积小巧,操作灵活,可配合产线作业。

以上三种产品分别适用于汽车电子、家用电器、航空航天及军用电子、LED照明以及新能源等领域中,且前景可观。
