美国AO史密斯工厂生产线项目


timg (自动化精密装配_智能装配自动化.jpg

1、采用气胀轴胀紧导流布,防止导流布打滑。

2、磁粉制动器张紧导流布,导流布处于恒张力状态,使卷膜效果更好。

3、RO膜自动卷膜机实现中心管自动上料,自动定位,自动识别上料是否到位状态,自动剔除上反中心管,并收集。

4、超声波自动焊接系统具有焊接速度快,焊接强度高、密封性好、无污染等优点,还可以识别并避开中心管上的集水排孔进行焊接。实现了焊接自动化。

5、全自动点胶系统是通过XYZ三轴运动平台配备双液自动配比混合系统实现全自动的涂胶作业。

6、导流布的自动卷制切割系统—实现导流布的自动输送,焊接,卷制,切割的自动化。

7、RO膜自动卷膜机胶带的自动卷制切割系统—实现胶带的自动输送,贴合,卷制,切割的自动化。

8、实现成品自动下料,具有料框是否放置检测功能及料满检测功能。


RO膜自动卷膜机技术参数:


名称:RO膜点胶卷膜生产线

适用产品:1810 sieries-3313 sieries

原料宽度:330mm(MAX)

行程:1300mm(X)*500mm(Y)*100mm(Z)

混合方式:动态混合管,瞬间混合,清洗方便

**速度:500mm/sec

胶量控制系统:步进马达+齿轮泵/伺服马达+陶瓷活塞泵

解析度:0.01mm

焊接方式:超声波焊接

重复精度:±0.025mm

运动控制系统:PC+运动控制卡/PLC

混合比例1:1-5:1;

数字输入可调比例:RO

**直径:Ø80mm

配比精度:±2%

产能:60-80PCS/H(1812)

注胶精度:±2%

功率:(Power supply)6.5KW 380V

注胶速度:1~15g/sec;


精密自动化装配 汽车零部件全自动装配生产线,自动化精密装配 , 自动化装配生产线,气密性测漏检测设备, 自动化装配检测生产线,  产品装配过程自动化,医疗器械自动化精密组裝,自动锁螺丝机,自动攻丝机,自动点胶机,自动焊锡机,自动化检测设备.gif

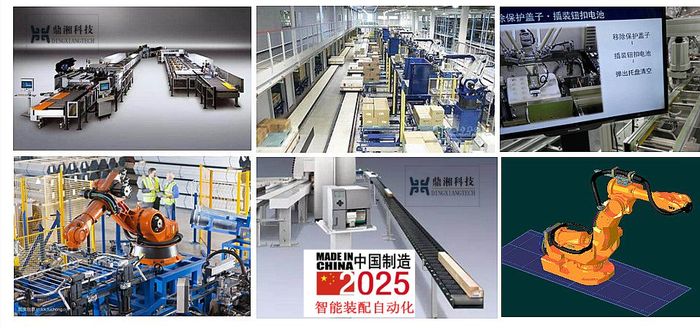

自动化装配生产线主要从事产品制造后期的各种装配、检测、标示、包装等工序,操作的对象包括多个各种各样的零件、部件,最后完成的是成品或半成品,主要应用于产品设计成熟、市场需求量巨大、需要多种装配工序、长期生产的产品制造场合。

其优越性为产品性能及质量稳定、所需人工少、效率高、单价产品的制造成本大幅降低、占用场地最少等。

适合自动化装配生产线进行生产的产品通常为:

轴承、齿轮变速器、香烟、计算机硬盘、计算机光盘驱动器、电气开关、继电器、灯泡、锁具、笔、印刷线路板、小型电机、微型泵、食品包装等。

自动化装配生产线的结构原理与自动化机械加工生产线、手工装配流水线是非常相似的,只不过在手工装配流水线上的操作者是工人,自动化机械加工生产线上的操作者是各种工作站或自动机床,而在自动化装配生产线上则由各种自动化装配专机来完成各种装配工艺。

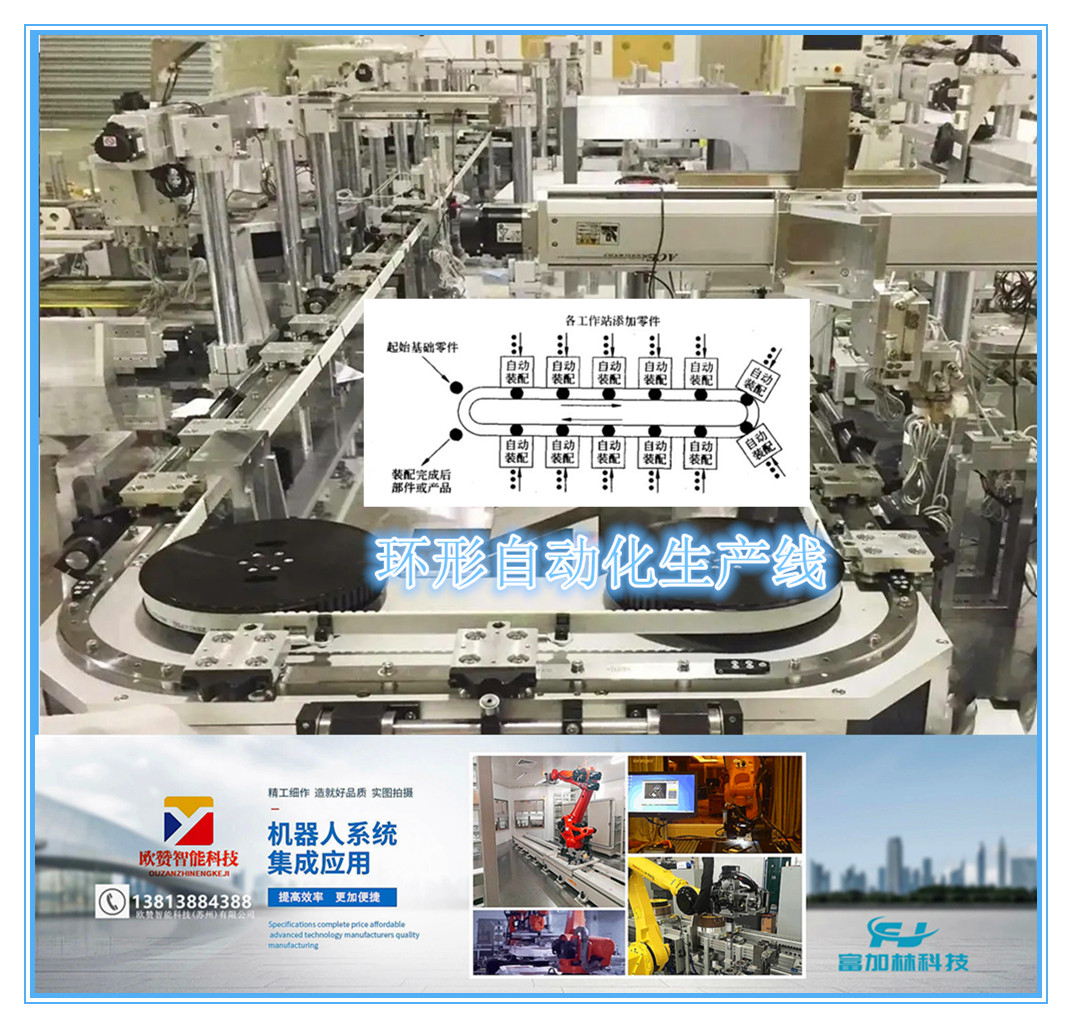

自动化装配生产线在结构上主要包括:

  • 输送系统

  • 各种分料、挡停及换向机构

  • 各种自动上下料装置

  • 各种自动化装配专机

  • 传感器与控制系统

除此之外,经常还可能有部分人工操作的工序,用于代替技术上极难实现自动化或在成本上并不经济的装配工序,组成同时包括机器自动操作与人工操作的混合型自动化装配生产线。

(1)输送系统

输送系统通常采用各种输送线,其作用一方面为自动输送工件,另一方面为将各种自动化装配专机连接成一个协调运行的系统。输送系统通常都采用连续运行的方式。最典型的输送线如:

  • 皮带输送线

  • 平顶链输送线等

通常将输送线设计为直行形式,各种自动化装配专机直接放置在输送线的上方。自动化专机及输送线都是在各种铝型材的基础上设计制造出来的,经过调试后,通过专用的连接件将自动化专机与输送线连接固定,使它们成为一个整体。

(2)各种分料、挡停及换向机构

由于工件是按专机排列次序经过逐台专机的装配直至最后完成全部装配工序的,通常在输送线上每一台专机的前方都先设计有分料机构,将连续排列的工件分隔开,然后再设置各种挡停机构,组成各专机所需要的工件暂存位置。工件到达该挡停暂存位置后,经过传感器确认后专机上的机械手从该位置抓取工件放入定位夹具,然后进行装配工艺操作。最后由换机上的机械手从该位置抓取工件又送回输送线继续向下一台专机输送。

在需要改变工件的姿态时,就需要设置合适的换向机构,改变工件的姿态方向后再进行工序操作。

(3)各种自动上下料装置

由于主要的装配工序都是由各种自动化装配专机完成的,各种自动化装配专机自然也相应需要各自的自动上下料装置,应用最多的就是振盘及机械手。振盘用于自动输送小型零件,如螺钉、螺母、铆钉、小型冲压件、小型注塑件、小型压铸件等,而机械手抓取的对象更广,既可以抓取很微小的零件,也可以抓取具有一定尺寸和重量的零件。

为了简化结构,在自动化专机的设计中,通常将自动上下料机械手直接设计成专机的一部分,而且通常的上下料操作只需要两个方向的运动即可实现。所以这种机械手采用配套的直线导轨机构与气缸组成上下、水平两个方向的直线运动系统,在上下运动手臂的末端假设吸盘或气动手指即可。

对于某些简单的工艺操作,专机不需要将工件从输送线上移出,可以在工件在输送线上的输送过程中直接进行,例如喷码打标、条码贴标操作,这就使专机的结构大大简化;有些工艺需要使工件在静止状态下进行,这时就需要通过挡停机构使工件停留在输送线上,然后直接进行。而有些工序不仅需要工件在静止状态下进行,而且还需要一定的精度,例如激光打标操作,这时如果仅仅将工件挡停在输送线上还不够,因为输送线通常是连续运行的,在输送线的作用下工件仍然会产生轻微的抖动,需要设计气动机构将工件向上顶升一定距离,使工件脱离输送皮带或输送链板后再进行工序操作,完成工序操作后再将工件放下到输送皮带或输送链版上继续输送。

(4)各种自动化装配专机

各种自动化装配专机包括自动上下料装置、定位夹具、装配执行结构、传感器与控制系统等,其中定位夹具根据具体工件的形状尺寸来设计,装配执行机构则随需要完成的工序专门设计,而且大量采用直线导轨机构、直线轴承、滚珠丝杠机构等部件。通常在这类自动化装配专机上完成的工序有:

自动粘结、零件的插入、半导体表面贴装、各种螺钉螺母连接、铆接、调整、检测、标示、包装等。除装配工序外,在这种自动化装配生产线上也可以采用部分简单的机械加工工序。

(5)传感器与控制系统

每台专机完成各自的装配操作循环,必须具有相应的传感器与控制系统,除此之外,为了使各台专机的装配循环组成一个协调的系统,在输送线上还必须设置各种对工件位置进行检测确认的传感器。例如工件确实存在而且控制系统需要放行工件时分料机构才开始动作、工件暂存位置确实有工件而且控制系统需要机械手抓取工件进行上料时机械手才开始取料,等等。

通常采用顺序控制系统协调控制各专机的工序操作,前一台专机的工序完成后才进行下一专机的工序操作,当前一台专机尚未完成工艺操作时相邻的下一台专机就必须处于等待状态,直到工件经过最后一台专机后完成生产线上全部的工艺操作,这与手工装配流水线的过程非常相似。自动装配生产线
