柴油发动机线
柴油发动机线
商城价:
0.00
0.0
销量:0
购买数量:
库存量:0
产品详情

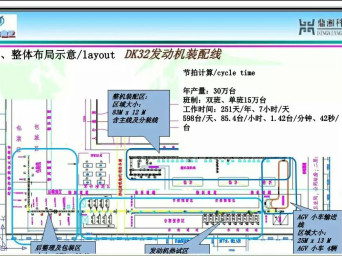

发动机装配线工艺流程

缸体底面朝下—→缸体、曲轴、凸轮轴投料、清洗、吹风、柴油机型号、标号打印—→缸体翻转180°后,打号确认—→缸体翻转后缸体底面朝上—→松瓦盖、卸瓦盖、安装上下轴瓦片、安装活塞冷却喷嘴、插入凸轮轴打入键、安装凸轮轴止推片、吊放曲轴、打入键—→打入前端销、打入前端主油道碗型塞、安装前端双头螺栓、装右端丝堵、安装主轴承盖及曲轴止推片并拧紧—→打入后端销,打入后端主油道碗型塞、装后油封座、装机油泵、装齿轮冷却喷嘴(安装增压器回油接头)—→缸孔涂油、装入活塞、装连杆盖、拧紧连杆螺栓、内装件检查—→安装柴油机前端板、安装凸轮轴齿轮、安装惰轮轴、惰轮、安装曲轴齿轮、安装前盖板(包括前盖板涂胶)—→安装机滤器总成、油底壳涂胶、安装油底壳并拧紧—→内装件确认、安装油尺套管、安装减振器、安装挺柱、柴油机型号、编号托印、记入发动机记录表—→连杆打号、分解、清洗后的连杆安装连杆瓦、活塞重量分组、活塞加热、装活塞销、装活塞环缸体翻转180°缸体上面朝上—→安装后端板、打入曲轴后端衬套、安装飞轮、安装离合器片及压盘、安装机滤座及机滤、安装发电机支架—→安装机冷器、安装水泵总成、安装真空泵总成、安装真空泵润滑油管、安装喷油泵总成—→安装喷油泵总成、安装供油角测量工具、调整供油提前角、安装喷油泵后端螺钉、安装喷油泵齿轮、安装VE泵回油接头、选择缸盖垫、安装缸盖垫—→吊装缸盖、拧紧缸盖螺栓—→安装摇臂总成、调整气门间隙、摇臂轴注油—→检测气门间隙、安装呼吸器、这、安装摇臂罩总成、安装喷油器总成、安装小回油管总成—→安装发电机总成、安装V型皮带、安装排气管、安装排气管隔热罩、安装暖风水管接头—→安装高压油管、拧紧节温器螺栓、喷油泵前罩盖涂胶、拧紧、安装进气管—→安装T/C排气丝对、安装排气管接管用丝对、安装T/C(增压器)、安装T/C回油软管、安装T/C进油管、安装T/C进水管、回水管、装真空泵管、安装排气管接管、装前侧挡板、后侧挡板、装排气支承—→装EGR阀、装进气接管及防护罩、装呼吸器、装呼吸器软管、安装EGR管装油尺、装怠速提升装置、安装油压接头、水路试漏、外观检查—→油系试漏、加注机油、外观检查发动机装配线及线上单机专用设备:   清洗机、打号机、总成装配输送线、单层自由辊道、双层柔性机动滚道托盘、缸体缸盖输送车、升降机、翻转机、涂胶机、组合式螺栓拧紧机、轴承外环振动压装机、油封压装机、间隙测量机、导向拧紧装置、发动机密封性能检验机、活塞加热机、总成综合性能试验台、扭矩校准仪、气动扳手、装配线计算机控制系统、吊装式LED大屏幕显示装置、单轴气动定扭矩扳手、电动单梁悬挂起重机
